Unterschied zwischen Hochfrequenztransformatoren vom Typ EI und Transformatoren vom Typ EE

Hier müssen wir uns nicht allzu viele Probleme mit dem Magnetkernmaterial selbst und der Herstellung machen. Der Schlüssel liegt darin, die Unterschiede in den Anwendungsdetails zu erkennen. Schließlich sind wir ein Anwendungsprojekt.

Einige Internetnutzer denken möglicherweise, dass die Verarbeitungskapazität austauschbar sein sollte, solange Material, Volumen und andere Parameter der beiden gleich sind. Dies ist jedoch nicht der Fall. Ihre Organisationen entscheiden, dass ihre Leistung im Bereich EMV unterschiedlich ist.

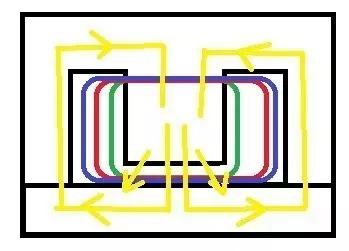

Werfen wir zunächst einen Blick auf den Aufbau des Flyback-Transformators mit EE-Kern (um Zeit zu sparen, können wir die Zeichnung darauf kritzeln, damit wir uns damit begnügen können):

Wie wir alle wissen, muss der Flyback-Topologie-Transformator einen Luftspalt in der mittleren Spalte öffnen, wie in der Abbildung oben gezeigt. Nachdem der Luftspalt des Magnetkerns geöffnet wurde, ist es offensichtlich, dass der Kantenstreufluss zunimmt, vorausgesetzt, der Magnetfluss wird gelb dargestellt. Jeder, der sich mit EMV beschäftigt hat, sollte die Kraft des magnetischen Streuflusses kennen, daher besteht hier kein Grund, darüber zu sprechen.

Allerdings hat der EE-Kern natürliche Vorteile, da sein Luftspalt in der Mitte des Kerns liegt
Spalte, und die äußere Schicht des Luftspalts hat einen dicken Wicklungsschirm. Durch die Abschirmwirkung der Wicklung selbst wird die Möglichkeit einer Streuflussabstrahlung in den Außenraum stark reduziert.

Wie in der Abbildung oben gezeigt, sollte der Luftspalt des EI-Magnetkerns an der Kontaktstelle zwischen Blech E und Blech I belastet werden. Das heißt, der Luftspalt befindet sich am Rand. Auf diese Weise wird die Abschirmwirkung der Wicklung selbst stark reduziert oder sogar wirkungslos.

Aus den beiden Abbildungen ist die Leistung dieser beiden Strukturen in der EMV ersichtlich.
