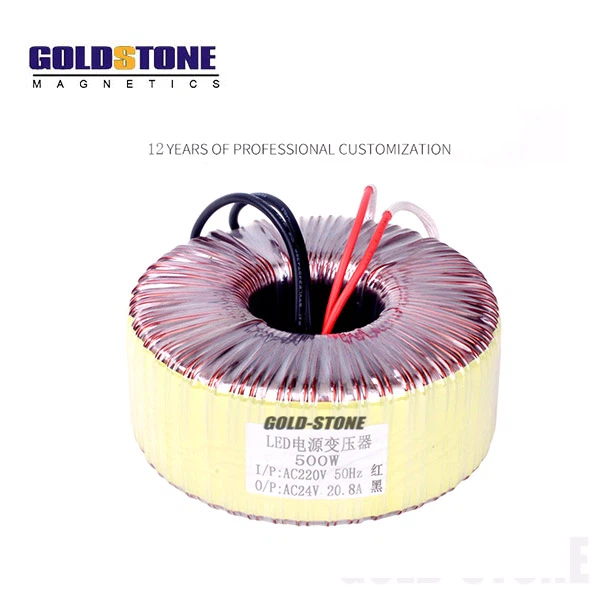

Aufbau und Leistung des Ringtransformators
Es wurde festgestellt, dass der Wirbelstromverlust (Kernverlust) der mit dem ringförmigen Eisenkern gewickelten Spule am kleinsten war, so dass der Eisenkern des Transformators in eine Ringform verarbeitet wurde. Der Kern des Ringtransformators besteht aus kaltgewalztem Siliziumstahlblech mit einer Dicke von weniger als 0,35 mm, das nahtlos gewalzt und geformt wird. Die Spule ist gleichmäßig auf den Eisenkern gewickelt, und die Richtung der von der Spule erzeugten magnetischen Feldlinien und der Magnetkreis des Eisenkerns stimmen nahezu vollständig überein, so dass der Wirbelstromverlust durch den durch die Spule fließenden Wechselstrom erzeugt wird minimiert. Der Kernverlust von U-Typ- und E-Typ-Transformatoren wird um mehr als 50 Prozent reduziert, wodurch die Umwandlungseffizienz der Spannungstransformation oder -isolierung verbessert wird.
Der Kern des Ringtransformators kann so bearbeitet werden, dass kein Luftspalt mehr vorhanden ist, der Stapelkoeffizient mehr als 95 Prozent betragen kann und die Kernpermeabilität 1,5-1,8 t betragen kann (der laminierte Kern kann nur etwa 1,2 t oder weniger betragen), sodass der elektrische Umwandlungswirkungsgrad des Ringtransformators mehr als 95 Prozent erreichen kann. Die luftlose Struktur des Kerns des Ringtransformators kann den Leerlaufstrom sehr klein machen, und es gibt kein Erwärmungsphänomen, wenn er längere Zeit eingeschaltet ist.

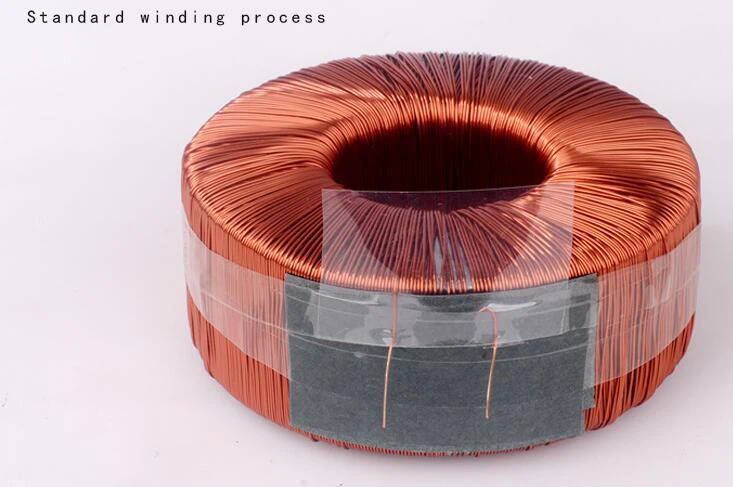

Der von der Länge, Breite und Höhe des Ringtransformators eingenommene Raum ist eine zylindrische Struktur, und sein Volumen ist etwa halb so groß wie das des U-Typs und des E-Typs. Ringkerntransformator. Der Kern hat keinen Luftspalt und die Wicklung ist gleichmäßig auf den ringförmigen Kern gewickelt. Die magnetische Zirkulationsstruktur befindet sich fast in einem geschlossenen Raum, wodurch eine geringe magnetische Streuung, schwache elektromagnetische Strahlung, eine starke Beständigkeit gegen externe magnetische Störungen erreicht wird, keine Abschirmschicht hinzugefügt werden muss, und sie wird auf verschiedenen elektronischen Geräten mit komplexen Strukturen ohne Elektromagnetismus installiert Interferenz.
Der Kern hat keinen Luftspalt, hohe Permeabilität und keine Vibrationsgeräusche der physikalischen Struktur. Selbst in der Betriebsumgebung mit hohem Strom und hoher Last können die Menschen das Geräusch nicht hören
Wenn der Ringtransformator belastet und betrieben wird, ist seine Temperatur sehr niedrig. Im Allgemeinen kann sein Eisenverlust weniger als 1 W / kg betragen, was besonders für Instrumente mit kleinem Wärmeableitungsraum geeignet ist.
Die Leistung des Ringtransformators wird normalerweise nach seinem Durchmesser und seiner Höhe bestimmt. Je höher die Leistung, desto größer das Volumen und Gewicht. Die Konfiguration verschiedener Leistungsspezifikationen und verschiedener Eingangs- und Ausgangsspannungen ist sehr flexibel, und die Verarbeitungsausrüstung ist einfach und schnell.
Der Temperaturanstieg des Ringtransformators im Volllastbetrieb beträgt nur 40 Grad, was einen kurzzeitigen Überlastbetrieb zulassen kann. Die Primärwicklung ist mit Polyesterfolie der Klasse B (130 Grad) isoliert und hält dem Spannungstest von 4000 V AC für 1 Minute stand.
